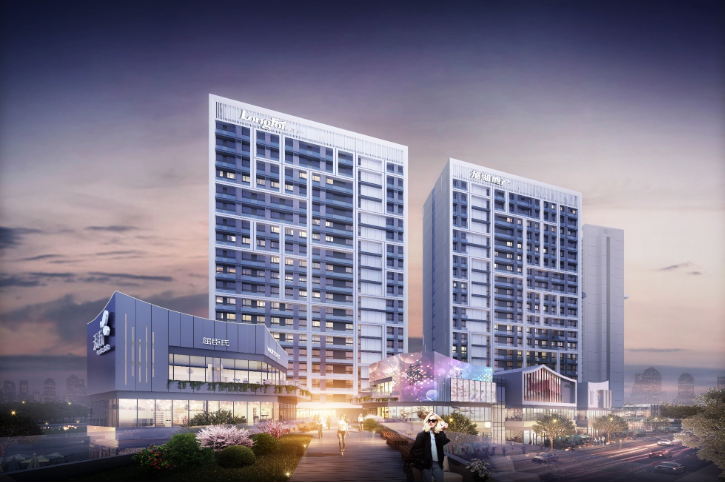

杭州龙湖紫荆港南区项目位于园职位于杭州市西湖区古墩路至振华路，，，，，，新纪路至富锦路围合地，，，，，，修建单体结构形式为框剪结构，，，，，，设计使用年限为50年，，，，，，工程占地面积19155平方米，，，，，，总修建面积115635平方米，，，，，，其中地下修建面积35143平方米（含人防修建面积14572平方米），，，，，，本工程共包括6 栋单体，，，，，，其中1 号楼9 层，，，，，，2~4 号楼20层，，，，，，5、6 号楼3层，，，，，，主要业态为办公楼，，，，，，附带部分商业。 。 。 。。。。 。
本项目地下室为现浇钢筋混凝土框架结构。 。 。 。。。。 。地上修建是海内首个接纳隐式框架钢板剪力墙结构系统的旅馆式公寓修建。 。 。 。。。。 。主体结构接纳钢结构，，，，，，结构系统新颖，，，，，，节点较为重大。 。 。 。。。。 。楼板接纳可拆卸式钢筋桁架楼承板，，，，，，设计有无悬挑梁一步阳台，，，，，，外墙接纳多种新质料如水泥纤维板CCA板、ALC条板墙等。 。 。 。。。。 。
本项目BIM手艺在以下几个方面睁开应用：
1、软件定制开发：开发并使用企业族库插件，，，，，，实现构件与企业标准统一，，，，，，阻止重复建族事情；；；； ；；开发并使用企业支吊架插件，，，，，，快速实现综合支吊架的智能排布及出图、统计等功效。 。 。 。。。。 。
2、施工计划推演：对土方开挖，，，，，，钢结构吊装等工程重难点举行计划推演，，，，，，提前验证计划可行性；；；； ；；对ALC条板、可卸式桁架板等新颖结构系统举行工艺模拟，，，，，，阻止返工造成的现实损失。 。 。 。。。。 。
3、虚拟样板点评：对样板房举行钢构、砌体、机电管线及装饰装修等专业深化。 。 。 。。。。 。以模子为载体，，，，，，对深化内容及模拟效果举行点评，，，，，，便于各参建方对计划举行优化及确认；；；； ；；建设屋面、砌体、楼梯等电子工艺样板，，，，，，取代实体样板，，，，，，可循环修改使用，，，，，，节地节材。 。 。 。。。。 。
4、钢构信息治理：深化钢构预留孔位图纸，，，，，，递交设计确认。 。 。 。。。。 。使用Tekla举行细部结构深化，，，，，，天生节点及零件详图，，，，，，用于工厂数字化加工。 。 。 。。。。 。接纳二维码物料跟踪手艺，，，，，，实现准确备料，，，，，，指导构件转运、吊装及验收事情。 。 。 。。。。 。
5、三维施工交底：建设清静防护模子，，，，，，识别危险源，，，，，，使用清静教育平台对施工职员举行清静交底，，，，，，消除施工清静隐患；；；； ；；针对外围护结构施工防护，，，，，，提前举行计划策划比选，，，，，，并建设三维交底模子，，，，，，提高相同效率。 。 。 。。。。 。
6、施工园地安排：凭证施工组织，，，，，，建设各阶段园地安排模子。 。 。 。。。。 。模拟园地蹊径、施工装备、暂时设施与拟建修建之间的空间关系，，，，，，知足狭窄园地的施工要求。 。 。 。。。。 。
7.平台治理：使用鲁班BIM平台协助项目治理，，，，，，通过平台审查构件信息，，，，，，实现构件快速定位和工程量导出；；；； ；；盘问项目质料、职员、进度等治理信息，，，，，，辅助项目治理决议；；；； ；；实现工程质量、清静多方协同，，，，，，提高问题响应速率；；；； ；；实现资料的信息化治理和存储，，，，，，利便后期资料挪用。 。 。 。。。。 。

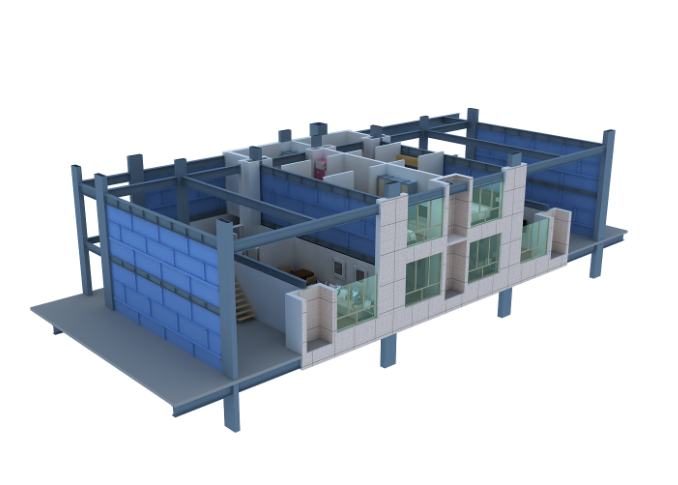

户型模子图

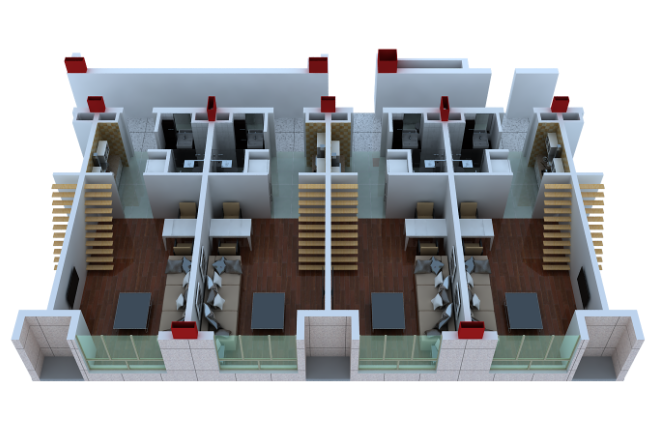

户型模子图2
